3D-gedruckte Schalldämpfer – Technik trifft Präzision. Erfahren Sie, wie ein Schalldämpfer den Knall eines Schusses durch intelligentes Design, die richtige Materialwahl und 3D-Druck reduziert.
Metall-3D-Drucker wie der 2Create und 2Create Plus fertigen dabei komplexe, besonders feste und hitzebeständige Bauteile.
Wichtige Punkte im Überblick:
Was ist ein 3D-gedruckter Schalldämpfer?
Es ist ein 3D-gedrucktes Bauteil, das dazu entwickelt wurde, den Knall eines Schusses zu verringern.
Wie funktioniert er?
Es leitet die austretenden Gase im Schalldämpfer um und verlangsamt sie, wodurch Druckspitzen reduziert, und der Schall gestreckt wird.
Was sind geeignete Materialien?
Titan ist leicht und stabil, Nickellegierungen sind sehr hitzebeständig – beide eignen sich für komplexe Formen, die nur im 3D-Druck möglich sind.
Was sind Vorteile von 2Create/2CreatePlus?
Kompakter Bauraum, leistungsstarker Laser, schneller Materialwechsel und direkte Fertigung aus digitalen Modellen.
3D-gedruckte Schalldämpfer: Technik & Funktion
3D gedruckte Schalldämpfer sind aktuell ein viel beachtetes Thema. Doch wie funktioniert eigentlich so ein Schalldämpfer? Kurz gesagt: Er versucht, aus einem brutalen, kurzen Druckstoß ein längeres, deutlich zahmeres Ausströmereignis zu machen.
Beim Schuss bauen sich im Lauf hohe Drücke und Temperaturen auf, das Gas „steht Schlange“ hinter dem Geschoss. Verlässt das Projektil den Lauf, entweicht dieses Gas schlagartig – die steile Druckfront ist das, was wir als Knall hören.
Innenarchitektur & Strömungsführung
Ein Schalldämpfer setzt genau hier an: Er gibt den Gasen Volumen, zwingt sie auf Umwege, bricht den geordneten Strahl in Turbulenz auf und streckt den Druckverlauf zeitlich.
Physikalisch gesehen führt dies zu: geringere Spitzendrücke, ein verschobenes Frequenzspektrum, deutlich reduzierter Schalldruck.
Designtechnisch zeigt sich dies als Gehäuse vor der Mündung mit einer ausgeklügelten Innenarchitektur: Expansionskammern, Umlenkzonen, unterschiedliche Querschnitte und Oberflächen, die die Strömung verlangsamen und Turbulenzen erzeugen.
Turbulenzen & Wärmeumwandlung
Das Gas expandiert in größere Volumen, wird mehrfach umgelenkt und aufgespalten. Dabei entstehen Turbulenzen und Scherungen, die einen Teil der Schallenergie in Wärme umwandeln.

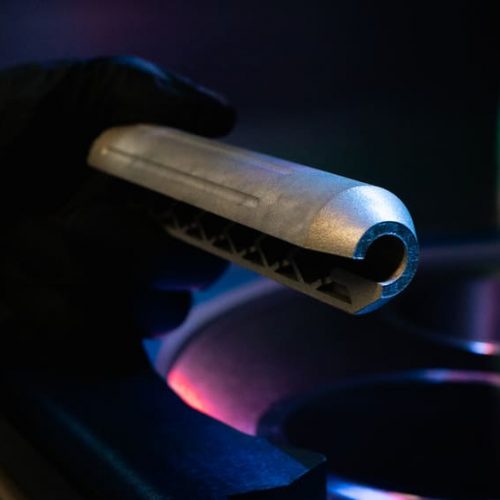

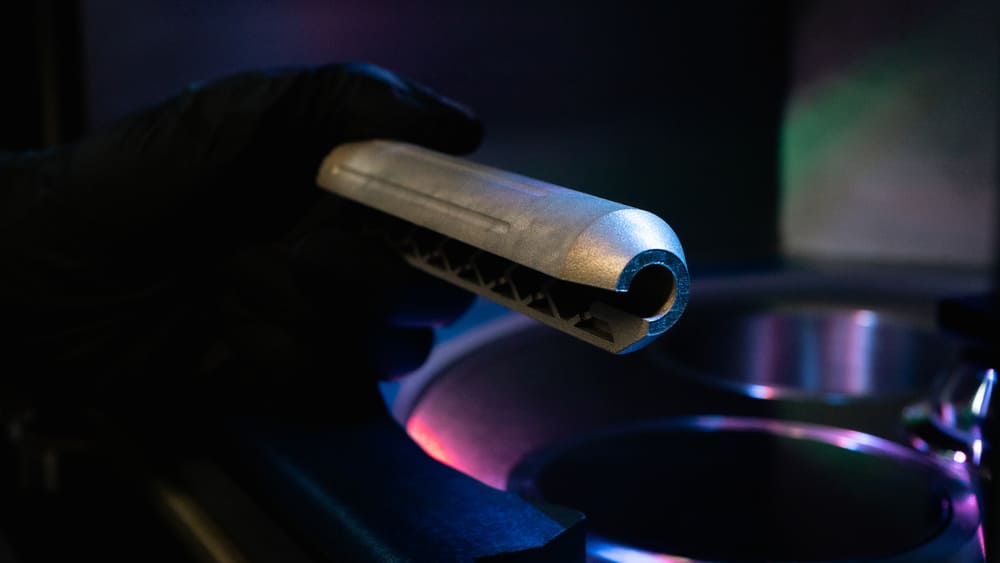

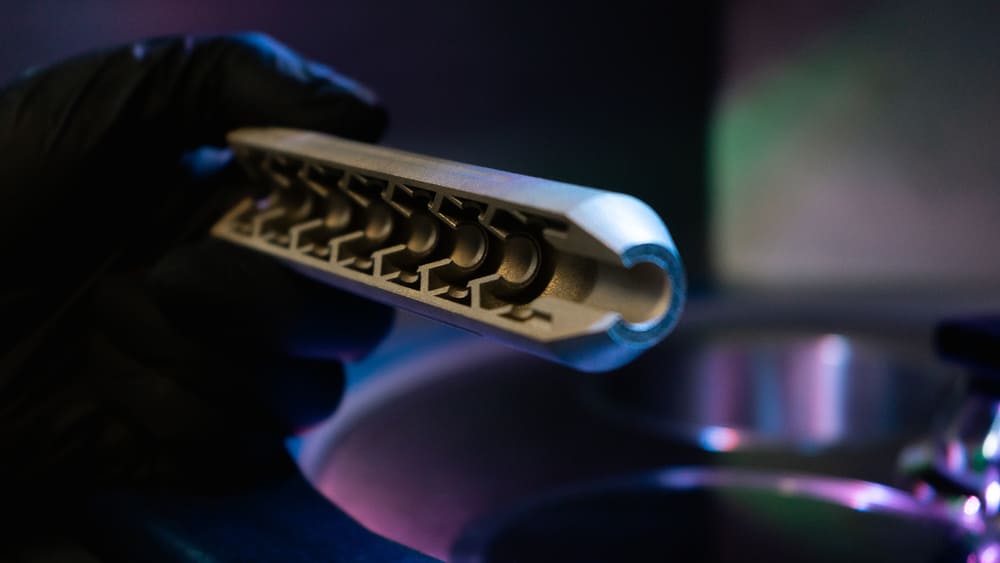

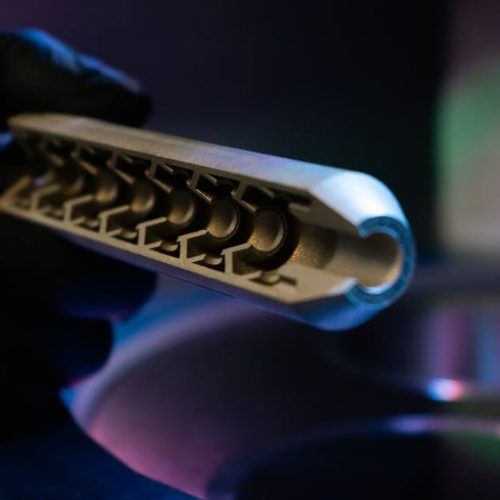

3D-gedruckter Schalldämpfer (Titan) von vorne (links) und von hinten (rechts) - Gedruckt mit 2Create
Genau hier zeigt der additive Metalldruck seine Stärken: Die Innengeometrie von 3D gedruckten Schalldämpfern lässt sich frei gestalten, wie es Strömungsphysik und Thermik erfordern – nicht wie mit Bohrer oder Fräser möglich.
Titan & Nickelbasis-Superlegierungen
Für 3D-gedruckte Schalldämpfer sind bestimmte Metalle wie Titan und Inconel besonders geeignet:
Titan-Legierungen (z. B. Ti-6Al-4V)
Titan besticht durch Leichtbau, hohe Festigkeit und Korrosionsbeständigkeit – ideal für Bauteile, die komplexe Innengeometrien aufweisen und gleichzeitig langlebig sein müssen.
Schlüsselmerkmale:
– Dichte & Leichtbau – Dichte ca. 4,4 g/cm³, rund halb so schwer wie typische Nickelbasislegierungen.
– Festigkeit & Korrosion – Hohe Zugfestigkeit im Bereich > 1.000 MPa, auch im LPBF-Prozess erreichbar.
- Sehr gute Korrosionsbeständigkeit, ideal für wechselnde Umgebungsbedingungen.
– Grenzen – Geringere Temperaturfestigkeit, dadurch reduzierte Dauerbelastbarkeit bei sehr hohen thermischen Lasten.
Nickelbasis-Superlegierungen (z. B. Inconel 718)
Superlegierungen auf Nickelbasis wie Inconel 718 bringen enorme Hitzebeständigkeit und Stabilität mit, selbst unter wiederholten thermischen Belastungen.
Schlüsselmerkmale:
– Dichte & „Panzerfaktor“ – Dichte ca. 8,2 g/cm³, deutlich schwerer als Titan, dafür enorme Reserven.
– Hochtemperaturfestigkeit – Hohe Festigkeit und Kriechbeständigkeit bis etwa 650–700 °C.
Steckt wiederholte Heiz-/Abkühlzyklen und lokale Heißzonen sehr robust weg.
Dank dieser Eigenschaften können 3D-gedruckte Schalldämpfer nicht nur effizient gefertigt werden, sondern auch langlebig und leistungsstark im Einsatz sein.
Fazit: 3D-gedruckte Schalldämpfer
Mit additivem Metalldruck können 3D-gedruckte Schalldämpfer mit komplexer Innengeometrie, optimierter Strömungsführung und exakt abgestimmter Werkstoffwahl extrem effizient und reproduzierbar direkt aus dem digitalen Modell in Metall umsetzen.
Effiziente Fertigung komplexer Metallteile
Der 2Create Plus ist durch seinen vergleichsweise großen Bauraum bei gleichzeitig kompaktem Footprint die ideale Anlage zur Fertigung solcher hochkomplexen Bauteile wie Schalldämpfer.

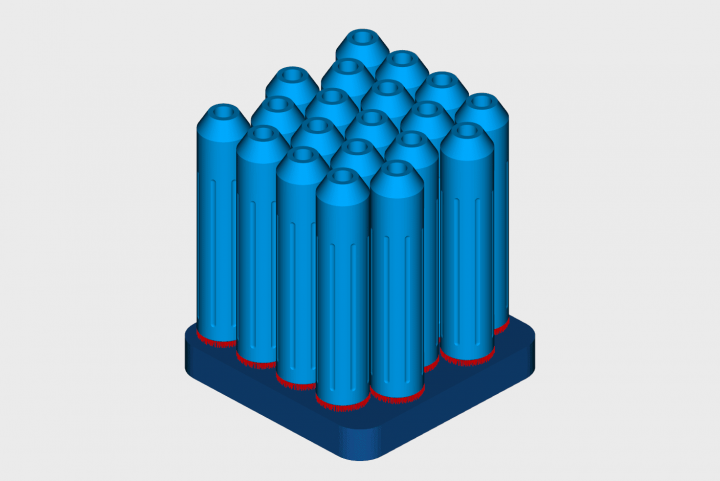

Titanium suppressors (STL-file) on build platform (2Build CAM)
Schlüsselmerkmale
Bauvolumen
- Quadratischer Bauraum 150 × 150 mm - optimal, um mehrere Bauteile mit komplexen Innenstrukturen parallel zu fertigen.
Laser
- Faserlaser mit 400 W Leistung - genug Reserven für Titan und Nickelbasis-Superlegierungen bei hoher Detailtreue.
Anlagen-Footprint
- Maschinenabmessungen ca. 720 × 860 × 1790 mm, - Gewicht ~450 kg - Industrieleistung auf wenig Fläche.
Prozessgas & Peripherie
- Arbeitet unter Stickstoff oder Argon - damit auch für reaktives Titan hervorragend geeignet.
- Sauerstoffgehalt im Bauraum in < 2,5 Minuten von 21 % auf < 1 % abgesenkt - schnell druckbereit.
- Pulverwechsel in rund 20 Minuten - ideal, wenn zwischen Titan und Nickelbasislegierung gewechselt wird.
Kontaktieren Sie uns für weitere Informationen!
FAQ: 3D-gedruckte Schalldämpfer
Kann man einen Schalldämpfer 3D-drucken?
Ja, mit additivem Metall 3D-Druck lassen sich Schalldämpfer herstellen. Materialwahl, Design und Fertigungstechnologie sind entscheidend, um Stabilität, Hitzebeständigkeit und Funktion zu gewährleisten.
Wie funktionieren 3D-gedruckte Schalldämpfer?
Sie reduzieren den Knall eines Schusses, indem die austretenden Gase gezielt umgelenkt werden, wobei Expansionskammern und komplexe Innengeometrien Druckspitzen verringern und Schallenergie in Wärme umwandeln.
Welche Metalle sind für 3D-gedruckte Schalldämpfer geeignet?
Titanlegierungen und Nickelbasis-Superlegierungen sind ideal. Sie kombinieren hohe Festigkeit, Hitzebeständigkeit und die Möglichkeit, komplexe Innengeometrien präzise zu fertigen.
Wie langlebig sind 3D-gedruckte Schalldämpfer?
Die Haltbarkeit hängt vom verwendeten Metall ab: Titanlegierungen sind leicht und fest, Nickelbasis-Superlegierungen extrem hitzebeständig. Richtig gefertigt halten sie wiederholten thermischen und mechanischen Belastungen stand.
Sind 3D-gedruckte Schalldämpfer legal?
Die rechtliche Lage ist streng und variiert je nach Land. In vielen Ländern benötigen Schalldämpfer Genehmigungen oder sind verboten. Vor Herstellung oder Nutzung sollte unbedingt die lokale Gesetzeslage geprüft werden.
Welche Vorteile bieten der 2Create und 2Create Plus für die Fertigung?
Die 2Create und 2Create Plus Metall 3D-Drucker ermöglichen die effiziente Fertigung komplexer Metallbauteile. Vorteile: kompakter Footprint, hohe Laserleistung, schneller Materialwechsel und optimale Kontrolle der Prozessbedingungen.
